طلب تحليل نظام مخازن

[كبلو]

["center]

السلام عليكم ورحمة الله تعالى وبركاته

اعضاء المنتدى الكرام

هذه اول مشاركه لي في هذا المنتدى بالكتابه والطلب من اخواني ذوي الخبره والعلم
في مساعده بخصوص تحليل نظام لادارة المخازن.

ويكون باذن الله standard وعايز ابرمجه بال9 او 10 اوراكل

1- السحب والامداد للمخزن, الصرف, التالف, الجرد, اعادة التعبئه للصنف في الزمن المناسب, حركة الاسبير, تصنيف العملاء الاكثر طلبا وايضا الموردين.
2- الاسبير انواع , كل نوع به اكثر من صنف, واشكال التخزين.

واي توضيح اسالوني, انا حاليا عامل مسوده بها الجداول المبدئيه بس حيل كبيره وملخبطه ومو متاكد منها

فالرجاء تساعدوني والشكر سابق[/center]

تم تعديل 16 مايو 2009 بواسطة كبلو

[Amgad]

السلام عليكم ورحمة الله

مرحبا بك معنا بالمنتدى تستفيد وتفيد ... ان شاء الله

يوجد مشاركة سابقة بمنتدى المشاريع يمكنك الاطلاع عليها

إضغط هنا: مشروع مخازن و حسابات عملاء و موردين

ويمكنك ايضا عرض التحليل الذى توصلت اليه ثم نستكمل الحوار والمناقشة حول اجراءات العمل بالنظام

وحتى يمكن المساعدة

ولنبدأ بفكرة أسلوب تكويد الاصناف وطريقة التصنيف وتحديد مجموعات الاصناف

فى انتظار الرد

[كبلو]

بسم الله الرحمن الرحيم

اولا اشكرك اخي على هذه الاستجابه السريعه ماشاء الله عليك ,وان شاء الله الموضوع لايكون في مكانه الغير مناسب او مكرر .
ثانيا: الموضوع الذي اشرت اليه مشكورا قد نظرته ولم استطع ان انزل البرنامج, وايضا انا لسه في مرحلة التصميم واحب افهم اي حاجه خطوه خطوه.
ثالثا: ان شاء الله اليوم برفع جزء من تحليلي المتواضع جدا جدا عشان اوضحلك الصوره وان شاء الله ما اكون طولت عليك
ومشكور اخوي ثاني , والشكر لادارة المنتدى

[كبلو]

الوصف العام للاسبيرات:

الاسبيرات هي مكيفات واجزاءها المختلفه من انابيب وخراطيش والذي منه........
المكيفات كالاتي:
3 انواع , كل نوع له عدة وحدات, وله عدة شركات.
مثال:
مكيف/ اسبيلت يونت/ 24000 وحده/ كاريير.


الاسبيرات الصغيره:
لها اسم, لها عدة احجام بالبوصات مثلا

مثلا اريد ربط ان كل مجموعه من الاسبيرات تستخدم مع مكيف نوع معين.


الجداول اللي عملتها:
التصنيف:
الرقم:
نوع الاسبير: (مكيف, جزء)

انواع المكيفات:
الرقم:
اسم نوع المكيف:

الوحدات:
الرقم:
اسم الوحده.

شركات المكيف:
الرقم:
اسم الشركه:
الجنسيه للصناعه:

جدول عام: البلدان:
الرقم:
اسم البلد:



اريد من هذه الجداول ان تعمل لي serial no لكل combination من اسم الاسبير ونوعه ووحدته وشركته بحيث يكون مميز وتاتي في جدول كالاتي( يعني انا بتخيل)

سيريال الاسبير:
السيريال للاسبير:
الاسم الكامل للاسبير:




ان شاء الله يكون وضح ولو قليل, واذا في اي مشكله في طريقة العرض بس وريني اعدلها

[Amgad]

السلام عليكم ورحمة الله

توجد اكثر من طريقة لانشاء عمود الجدول والخاص بالسيريال
ممكن ان يكون مكونات هذا العمود مركبة مثل ( xx-bb-a-yyy )
ويخصص كل جزء من مكونات العمود للدلاله على معلومه معينة
مثل xx = 10 = الدولة
bb = 02 = الشركة المصنعه
a = 1 = نوع المكيف
yyy = رمز الاسبير = 001
كمثال على محتويات عمود مسلسل الاسبير
001-1-02-10
وهذ الاسلوب له خصائص منها ...
- ان جميع المعلومات فى عمود واحد
- يجب عند التكويد والترميز ان يتم الالتزام بالتقسيم المحدد من قبل
- توجد صعوبه فى تعديل شكل مكونات العمود عند الحاجة لتوسعة التصنيفات
- يجب وجود معالجة برمجية للتأكد من صحة الادخالات حسب الهيكل الموضوع
-----------------
يوجد اسلوب اخر وهو توزيع مكونات العمود على مجموعه من الأعمدة المنفصلة ... وكل عمود يكون له جدول مقابل كمرجع له بمعنى
ان الجزء الخاص بترميز الدوله ... سيكون فى عمود مستقل وسيكون له مرجع فى جدول الدول ... ويحدث ربط بين بيانات الجداول مما يؤدى الى تجانس البيانات وتكاملها.
وهكذا الاجزاء الاخرى من هيكلية العمود مثل انشاء جدول رموز اسماء الشركات - رموز انواع المكيفات - ...
----------
ويوجد اسلوب يجمع بين الطريقتين السابقتين حسب متطلبات وعدد الاصناف ...
-----

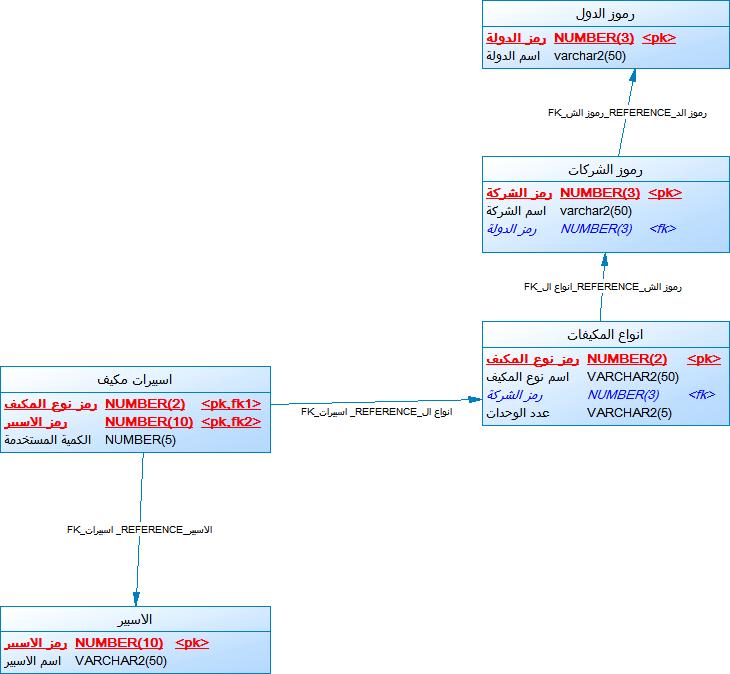

لقد وضعت تصور مبدئي سريع عن عملية التصنيف والترميز ... فارجوا مراجعته جيدا ... فهذا التكويد هو اساس عمل النظام
وقد تم رسم الجداول باستخدام برنامج مساعد هو power designer 12 موجود بمنتدى البرامج المساعدة

وللحديث تكملة

[كبلو]

[يمين][وسط][يمين]مارايك لو اضفنا على هذه الجداول الاتي:

جدول الوحدات:
رمز الوحدات <pk> number(2)
اسم الوحده: number (5)

مربوط مع جدول انواع المكيفات (رمز الوحدات) بدلا من (عدد الوحدات).
جدول انواع الاسبيرات:
رمز نوع الاسبير number(3) pk
اسم نوع الاسبير

يدخل رمز نوع الاسبير في جدول الاسبير.

اما بخصوص جدول اسبيرات مكيف فلم افهم عمود الكميه المستخدمه

ملحوظه البرنامج الي قلت عليه نزلته بس ماعرفت استخدمه.

[/يمين][/يمين][/وسط]

[Amgad]

السلام عليكم

هذا الرسم ... قابل للتعديل والتطوير ... حتى تتضح افكار النظام

* تم اضافة جدول انواع الوحدات ( بافتراض ان توجد عدد كبير من انواع الوحدات ... ولكن ان كان العدد محدد وغير كثير ... ففى هذه الحالة ... الأمر لا يحتاج الى جدول ويمكن التعامل مع هذه المعلومه من داخل البرامج واثناء تسجيل البيانات ... مثلا فى جدول الموظفين يوجد نوع الجنس ... ذكر او انثى ... وهذه المعلومه لا تحتاج الى جدول لترميز نوع الجنس ... وايضا رمز الديانة ... لا يحتاج جدول ترميز لنفس السبب السابق ... مجرد عرض لكى نوحد المفاهيم بيننا )

*تم اضافة جدول انواع الاسبيرات

لم تتضح لى حتى الان فكرة العلاقة بين المكيف والاسبير
هل نفس الاسبير يمكن ان يستخدم مع اكثر من نوع من انواع المكيفات .

حسب التصور المبدئي لجدول( الاسبيرات مكيف )
لقد افترضت من عندي ... انه يوجد كمية او عدد من نفس الاسبير يرتبط بنفس نوع المكيف .... لا ادرى هل هذا الافتراض سليم ؟

بصراحة اريد بعض الامثلة المبسطه عن نوعية البيانات ... ان امكن

هل يمكن لك ... ان امكن ... ان ترفق بعض صور المستندات المستخدمة فى ملف ... حتى يمكن التعرف على طبيعة البيانات

---------------
سارسل لك الملف الاصلي لرسمة ال physical data model وهو من نوع fielname.PDM
ان شاء الله ستجد التعامل مع الرسم سهل وبسيط
يوجد ملفات تعليمية وفيديو مرفقه مع البرنامج power designer فى منتدى البرامج المساعدة

AC_Store2.rar

[كبلو]

السلام عليكم ورحمة الله تعالى وبركاته

ااسف على الغيبه الطويله وذلك لسببين جمع البيانات للرد الاخير, وانقطاع النت:

وما اطول عليك اخ امجد:
هاذي فكره عامه للبرنامج لانو اصلا البرنامج يدوي وملخبط عالاخر:

لدينا المكيف تقوم عليه احدى او 2 او كل هذه العمليات:
1- صيانه(ثابته) 2- تركيب اسبيرات 3- فك وتركيب والسعر يختلف بنوع المكيف 4- صيانة لوحه الكترونيه. 5- توصيل شبكة كهرباء.

تصنيفات المكيف:

• حسب النوع: شباك, اسبيلت, ماء, تكييف مركزي
• الشركات(الماركه: جنرال, كارير, ...........محدوده ويمكن الاضافه عليها.
• حسب الوحدات الحراريه: 24000, 48000, .........., محدوده . خيار الاضافه مهم.
• من حيث الموقع: استاند, حائطي,.......


الاسبيرات:
1- ماكينه 1 حصان, 2 حصان, ......
2- سللك 2 بوصه ,............


ملحوظه:
هنالك اسبيرات عامه للكل , وهنالك خاصه لنوع معين كموتور الماء لمكيف الماء, ولكن في حالات يمكن تجاهل هذه القاعده.

البرنامج المطلوب منه: ادخال العمليات التي تمت على مكيف في جهه معينه في موقع معين وانقاص كمية الاسبيرات من المخزن

والمفروض بهذا البرنامج للمخزن ان يتصل مع برامج اخرى مثل الحسابات, وضبط الجوده , والعمل اليومي , والمبيعات, ودواليك


وشكرا على طولة بالك معي وربنا يفتح علينا وعليك ويهدينا ويهديك ويرحم والدينا ووالديك

[كبلو]

السلام عليكم ورحمة الله وبركاته
وينك يااخ امجد عسى المانع خير..؟

وممكن تعليقاتكم ومدخلاتكم ياجماعه عشان نسخن الموضوع ونخليه عام شويه

[Amgad]

السلام عليكم ورحمة الله

حسب المعلومات الأخيرة يمكن اقتراح المهام التالية للنظام
رموز النظام :
- تسجيل رموز الشركات المصنعه( الماركات) .
- تسجيل رموز انواع المكيفات.
- تسجيل رموز الوحدات الحرارية.
- تسجيل رموز مواقع التركيب .
- تسجيل رموز الاسبيرات
-تسجيل رموز الخدمات وتكلفه كل خدمه .مثل التركيب - الصيانة - الفك والتركيب - ...

البيانات الاساسية:
- تسجيل الاصناف المخزنية ومواصفاتها.
- تسجيل ارصدة المستودع من الاصناف .
- تسجيل البيانات الاساسية للعملاء .

مهام عمليات الصيانة والتركيب :
- تسجيل بيانات عملية الصيانه او التركيب ( رئيسي ).
- تسجيل بيانات العملية على مستوى تفصيلى (قطع الغيار والاصناف التى تؤثر فى الكميات بالمخزن ).

مهام عمليات البيع :
- تسجيل البيانات الرئيسية لعملية البيع
- تسجيل البيانات التفصيلية لعملية البيع على مستوى كل صنف . والتأثير على ارصدة المخزن.

رجاء مراجعة هذا التصور المبدئي حتى نستكمل الموضوع

[كبلو]

السلام عليكم

اتفق معك اخي امجد في هذا الطرح بارك الله فيك , بس من ناحية -تسجيل رموز الخدمات وتكلفه كل خدمه .مثل التركيب - الصيانة - الفك والتركيب
انو الاسعار متغيره وغير ثابته حسب السوق فممكن تكون مرنه
غير ذللك لايوجد شيء وومكن نبدا

تحياتي

[كبلو]

السلام عليكم ورحمة الله وبركاته
رمضان كريم لجميع اعضاءالمنتدى الكرام
واخص ايضا الاخ امجد على تعبه معاي في هذا الموضوع
اخ امجد ياريت لوترد علي وتقولي اذا ممكنتواصل معي ولا لا
مع العلم اني اشكرك جزيل الشكر مهما كان الرد بس ياريت توريني عشان انا مستعجل

[Amgad]

وعليكم السلام ورحمة الله

يمكن استكمال اعمال التحليل والتصميم ... وعذرا على التأخير فى الرد ... وذلك لعدم تواجدى خلال شهر رمضان والعيد

رجاء ذكر ما توصلت اليه فى التحليل حتى يمكن المتابعة معك

وكل عام وانتم بخير

[كبلو]

السلام عليكم ورحمة الله تعالى وبركاته
اعضاء المنتدى وزواره الكرام كل عام وانتم بخير
اخي امجد كل عام وانت بخير
عسى الله ان يعيد علينا هذه الايام بالخير واليمن والبركات

اما بعد
فاني ارفقت تحليلي المبدءي للنظام وكائنات النظام.
واريد رايك اذا ممكن اضافة كيانات اخرى او صفات لهذا الكيان كما ان العلاقه بين الكيانات لم احددها وشكرا

[Amgad]

وعليكم السلام ورحمة الله

المرفقات غير موجودة ... الرجاء التأكد من ارفاقها

[King Oracle]

جهد كبير اخي امجد ... الى الامام وفقك الله

[sho_7222]

ممكن اقترح علي معاليك حاجه اخ / امجد
ممكن تتعب نفسك وحالك وتعمل مذكره تكون مرجع لكل المبرمجين في تحليل النظم ويكون لك بها اجر وثواب وصدقه لك ليوم الدين لانك اقدر ما يمكن ان يقوم بهذا العمل ما شاء الله عليك

اعلم ان كل مشروع وله ظروفه ولكن اقصد نماذج من المشاريع منظمه بدون مشاركات شويه صح وشويه لغبطه
ياريت اكون عرفت اوصلك قصدي
وجزيت خيرا وجعلك اعلم اهل الارض وانت ان شاء الله اعلمهم في اهل العرب في هذا المجال بارك الله لك وبك

[كبلو]

السلام عليكم ورحمة الله تعالى وبركاته
اعضاء المنتدى وزواره الكرام كل عام وانتم بخير
اخي امجد كل عام وانت بخير
عسى الله ان يعيد علينا هذه الايام بالخير واليمن والبركات

اما بعد
فاني ارفقت تحليلي المبدءي للنظام وكائنات النظام.
واريد رايك اذا ممكن اضافة كيانات اخرى او صفات لهذا الكيان كما ان العلاقه بين الكيانات لم احددها وشكرا

اسف اني وجدت الملفات لم ترفق وارفقتها الان على شكل ويرد
واي سؤال انا حاضر

system_entities.zip

تم تعديل 6 أكتوبر 2009 بواسطة كبلو

[Ahmedali11]

اسلام عليكم

كيفك ياشباب

انا معي مشروع تخرج ..وعنوان مشروعي

نظام آلي لادارة حسابات المستودعات التجاريه

واريد منكم مخطط ال ERD. ولوو تكررمتم
